Enterprise Edition:Diagramm Assistent Reporting

Wenn ein Datenobjekt ausgewählt wurde (CoPlanner Würfel, CoPlanner Tabellen und OLAP-Würfel) stehen jene Dimensionen und Measures zur Verfügung die im Datenobjekt vorhanden sind, sowie die Definition von berechneten Measures

Reporting, Definition des Diagrammes

Diagrammtyp

Über der Diagrammvorschau auf der linken Seite hat der User die Möglichkeit den Diagrammtyp festzulegen.

Mit Klick auf den gewünschten Typ ändert sich dieser sofort.

Farben

Über der Diagrammvorschau auf der rechten Seite hat der User die Möglichkeit die Farbauswahl festzulegen. Mit Klick auf das Dropdownfeld neben der Bezeichnung Farben erscheint eine Anzahl an Farbkombinationen. Mit einem einfachen Klickt auf die gewünschte Farbkombination lassen sich die Measures entsprechend einfärben.

Achsen

Bei dieser Option hat man die Möglichkeit die Achsen im Diagramm zu entsprechend zu definieren. Die Dimension kann entweder auf der X-Achse oder auf der Y-Achse mittels Drag&Drop positioniert werden.

Y Achse

Wird die Dimension mittles Drag&Drop auf die Y-Achse gezogen so sieht die Darstellung der Achse im Diagramm wie folgt aus:

Reporting, Y-Achse

Mit Klick auf das Dropdownfeld in der Y-Achse stehen folgende Optionen zur Verfügung

Reporting, Kontextmenü Y-Achse

Bezeichnung	Eigenschaft
Elemente unterdrücken	Auswahl der Elemente, die von dieser Dimension nicht angezeigt werden.
OpenElementTyp	Mit dem ausgewählten Element wird die Dimension initial dargestellt. Element Aktion ALL Alle Elemente werden angezeigt. ROOT Nur die Root-Elemente werden aufgeklappt angezeigt. ROOT1 Die Root-Elemente und die erste Ebene werden dargestellt. ROOT2 Die Root-Elemente und die ersten beiden Ebenen werden dargestellt. ROOT3 Die Root-Elemente und die ersten drei Ebenen werden dargestellt. CHILDELEMENT Die Root-Elemente und die Child-Elemente werden angezeigt. LIST Die aktuelle Ansicht der Dimension wird gespeichert. Achtung: Wird im Nachhinein die Struktur geändert so wird die Änderung erst nach einem Zu- und erneutem Aufklappen der Dimension erkannt. LIST speichert immer die aktuelle Ansicht der Dimension und erkennt keine Struktur-Änderungen. LEAF Alle Elemente der jeweils untersten Ebene einer Struktur (Blattelemente) werden in einer Liste dargestellt. PARENTELEMENT Nur die Parent-Elemente werden angezeigt. ROOTELEMENT Nur der oberste Knoten wird angezeigt.
Summe ausblenden	Gibt an ob der höchste Summenknoten ein/ausgeblendet werden soll, um das Ergebnis besser sichtbar zu machen.
DynamicAxisAlias	Über diese Option kann ein Attribut der Dimension ausgewählt werden, welches angezeigt werden soll.
Entfernen	Entfernt die ausgewählte Dimension von der Achse

Hinweis  Achtung, wurde auf einer Dimension ein Filter UND ein OpenElementType definiert, so zieht die OpenElementType Einstellung nicht.

X Achse

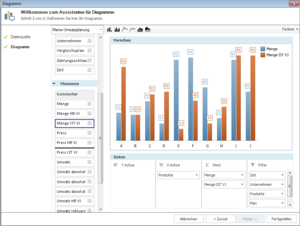

Wird die Dimension mittles Drag&Drop auf die X-Achse gezogen so sieht die Darstellung der Achse im Diagramm wie folgt aus:

Reporting, X-Achse

Mit Klick auf das Dropdownfeld in der X-Achse stehen folgende Optionen zur Verfügung

Reporting, Kontextmenü Y-Achse

Bezeichnung	Eigenschaft
Elemente unterdrücken	Auswahl der Elemente, die von dieser Dimension nicht angezeigt werden.
OpenElementTyp	Mit dem ausgewählten Element wird die Dimension initial dargestellt. Element Aktion ALL Alle Elemente werden angezeigt. ROOT Nur die Root-Elemente werden aufgeklappt angezeigt. ROOT1 Die Root-Elemente und die erste Ebene werden dargestellt. ROOT2 Die Root-Elemente und die ersten beiden Ebenen werden dargestellt. ROOT3 Die Root-Elemente und die ersten drei Ebenen werden dargestellt. CHILDELEMENT Die Root-Elemente und die Child-Elemente werden angezeigt. LIST Die aktuelle Ansicht der Dimension wird gespeichert. Achtung: Wird im Nachhinein die Struktur geändert so wird die Änderung erst nach einem Zu- und erneutem Aufklappen der Dimension erkannt. LIST speichert immer die aktuelle Ansicht der Dimension und erkennt keine Struktur-Änderungen. LEAF Alle Elemente der jeweils untersten Ebene einer Struktur (Blattelemente) werden in einer Liste dargestellt. PARENTELEMENT Nur die Parent-Elemente werden angezeigt. ROOTELEMENT Nur der oberste Knoten wird angezeigt.
Summe ausblenden	Gibt an ob der höchste Summenknoten ein/ausgeblendet werden soll, um das Ergebnis besser sichtbar zu machen.
DynamicAxisAlias	Über diese Option kann ein Attribut der Dimension ausgewählt werden, welches angezeigt werden soll.
Entfernen	Entfernt die ausgewählte Dimension von der Achse

Hinweis  Achtung, wurde auf einer Dimension ein Filter UND ein OpenElementType definiert, so zieht die OpenElementType Einstellung nicht.

Wert

In der Spalte Wert können Measures entsprechend positioniert werden, Filter definiert, aktiviert oder deaktiviert werden sowie Measure-spezifische Einstellungen getroffen werden. Mit Klick auf das Dropdownfeld auf einem Wertfeld (Measure) stehen folgende Optionen zur Verfügung:

Reporting, Kontextmenü Wert

Bezeichnung	Eigenschaft
Nach oben	Element nach oben verschieben
Nach unten	Element nach unten verschieben
Filter	Einstellen, Aktivieren oder Deaktivieren von Filter
Einstellungen	Folgende können am Measure getroffen werden: Element Aktion Name Legt die Bezeichnung des Measures fest, wie es in der Benutzeroberfläche dargestellt werden soll. Farbe Definieren Sie die Farbe des Measures in der Grafik. Typ Definieren Sie den Charttyp in dem das Measure dargestellt werden soll. Serienformat Definiert das Zahlenformat des Measures. Achsenformat Definiert das Zahlenformat der Achse. Sortierung Sortiert die Dimensionselemente alphabetisch. Werte beschriften Gibt an ob den Datenpunkten im Diagramm eine Beschriftung hinzugefügt werden soll oder nicht.
Entfernen	Entfernt das ausgewählte Measure aus der Grafik.

Berechneter Wert

In der Spalte Wert können berechnete Measures entsprechend bearbeitet/positioniert werden, Filter definiert, aktiviert oder deaktiviert werden sowie Measure-spezifische Einstellungen getroffen werden. Mit Klick auf das Dropdownfeld auf einem Wertfeld (Measure) stehen folgende Optionen zur Verfügung:

Reporting, Kontextmenü Berechneter Wert

Bezeichnung	Eigenschaft
Nach oben	Element nach oben verschieben
Nach unten	Element nach unten verschieben
Audruck	Öffnet den Formelassistent zum Bearbeiten/Einsehen der Berechnung
Filter	Einstellen, Aktivieren oder Deaktivieren von Filter
Einstellungen	Folgende können am Measure getroffen werden: Element Aktion Name Legt die Bezeichnung des Measures fest, wie es in der Benutzeroberfläche dargestellt werden soll. Farbe Definieren Sie die Farbe des Measures in der Grafik. Typ Definieren Sie den Charttyp in dem das Measure dargestellt werden soll. Serienformat Definiert das Zahlenformat des Measures. Achsenformat Definiert das Zahlenformat der Achse. Sortierung Sortiert die Dimensionselemente alphabetisch. Werte beschriften Gibt an ob den Datenpunkten im Diagramm eine Beschriftung hinzugefügt werden soll oder nicht.
Entfernen	Entfernt das ausgewählte Measure aus der Grafik.

Filter

Filtereinstellungen legen fest, welche Daten bzw. Planwerte Sie in Ihrem Report sehen können. Dimensionen lassen sich definieren indem die gewünschte Dimension mittels Drag&Drop in den Filterbereich gezogen wird. Definierte Filter ziehen für alle Measures. Sollte das nicht gewünscht sein, müssen die entsprechenden Filter nachträglich auf den Measures wieder entfernt werden.

Mit einem Klick auf das Dropdownfeld neben der Dimension stehen folgende Optionen im Filterbereich zur Verfügung:

Reporting, Kontextmenü Filter

Bezeichnung	Eigenschaft
Nach oben	Element nach oben verschieben
Nach unten	Element nach unten verschieben
Entfernen	Entfernt den ausgewählten Filter aus der Grafik.

Diagrammvorschau

In der Diagrammvorschau können Sie über das Kontextmenü global definieren, ob Sie die X-Achse und/oder die Y-Achse angezeigt haben wollen und ob die Datenpunkte angezeigt werden sollen.

Reporting, Kontextmenü Diagrammvorschau

Hinweis  Bei der Vorschau handelt es sich nicht um die richtigen Daten sondern um Dummy-Werte.
